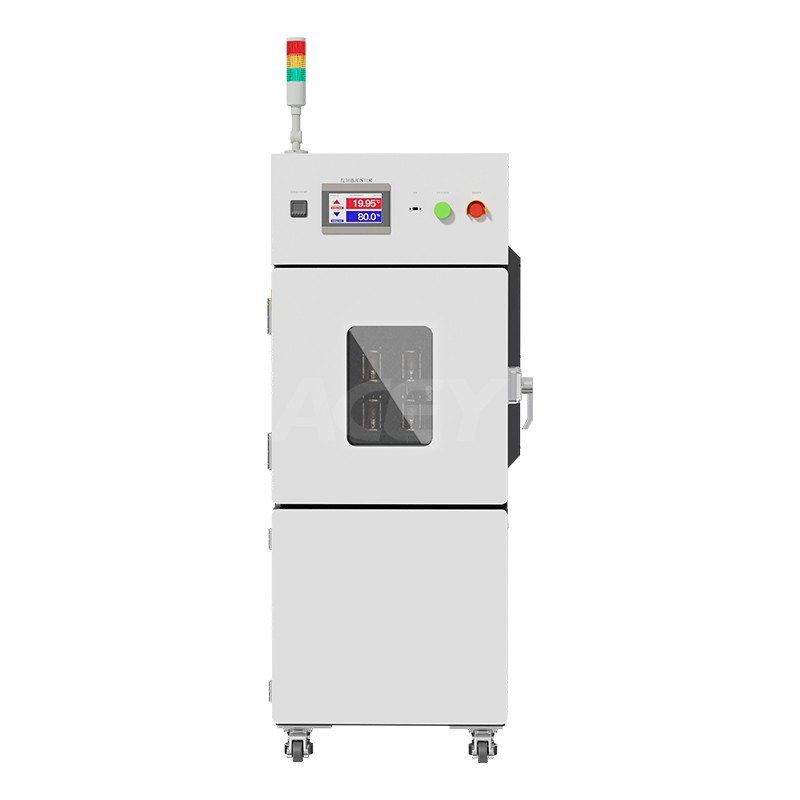

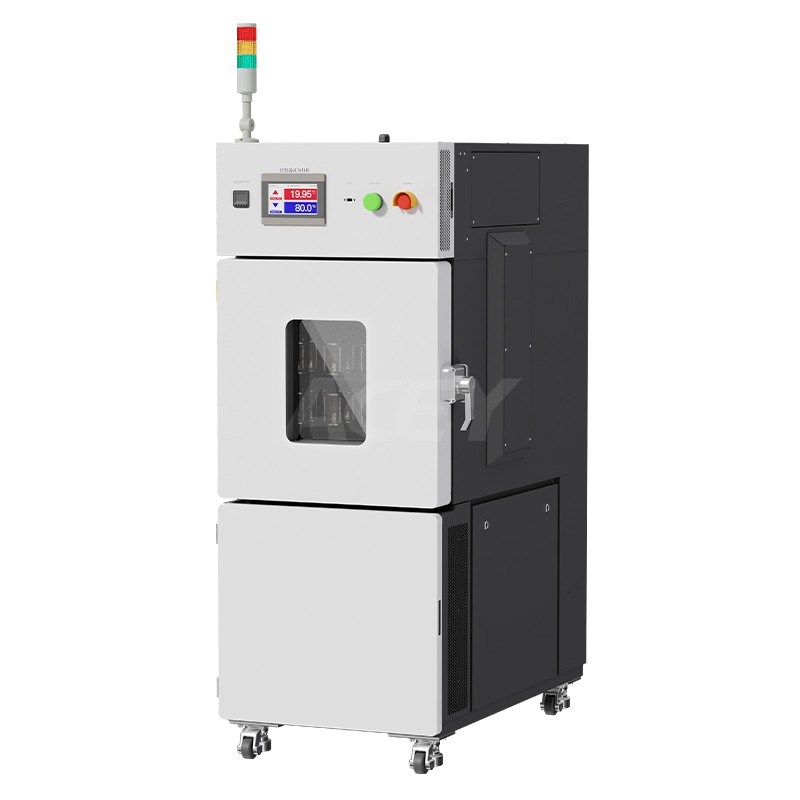

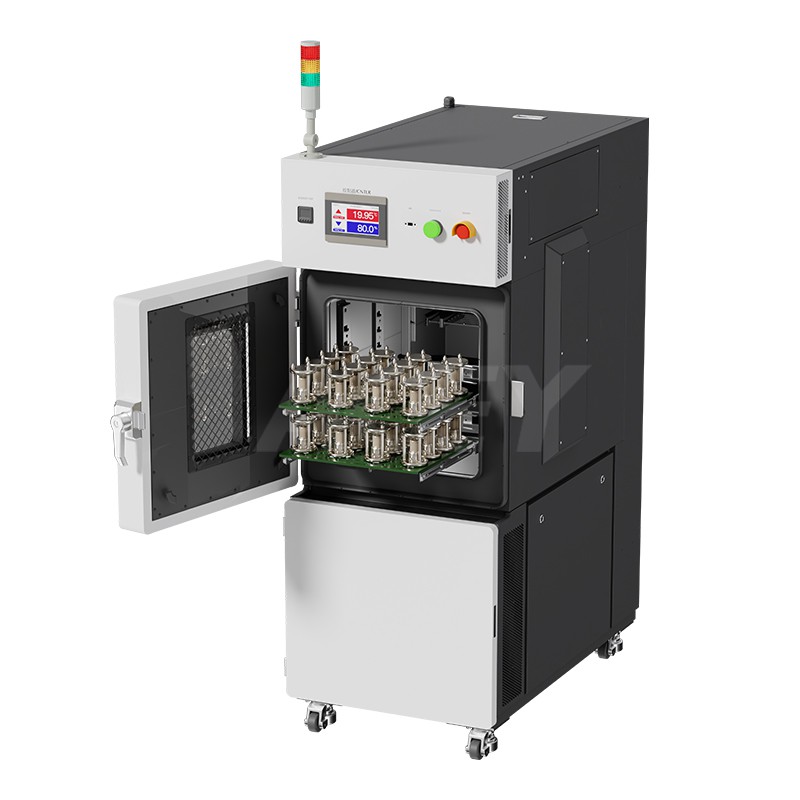

همه-در{1}}یک سیستم تست باتری برای سلول دکمه

محیط تست

دمای اتاق عمل: بالاتر از 25 درجه رطوبت نسبی: کمتر یا مساوی 85٪ (بدون بار)

روش تست

تجهیزات تست دما GB/T 5170.2-2017

محدوده دما

-70 درجه -150 درجه

نوسان

کمتر یا مساوی ± 0.5 درجه (بدون بار، یا در دمای پایدار)

انحراف

± 2.0 درجه (بدون بار، یا در دمای پایدار)

زمان گرمایش

+20 درجه →+150 درجه کمتر یا مساوی 60 دقیقه (بدون بار، متوسط ​​غیر خطی-)

زمان خنک شدن

+20 درجه →-70 درجه کمتر یا مساوی 75 دقیقه (بدون بار، غیرخطی متوسط)

5 ولت 50 میلی آمپر باتری Teسیستم نیش

موارد

ارزش ها

قطعنامه

AD:24bit; DA: 16 بیت

امپدانس ورودی

بزرگتر یا مساوی 1G Ω

ولتاژ

محدوده خروجی CV

10mV~5V

حداقل ولتاژ تخلیه

-5V

دقت

± 0.02٪ FS

ثبات

0. 04٪ از FS

فعلی

محدوده/کانال خروجی

محدوده 1: 0.1 میلی آمپر؛ محدوده 2: 1 میلی آمپر؛ محدوده 3: 10 میلی آمپر؛ برد 4: 50 میلی آمپر

حداقل جریان خروجی

0.2μA

دقت

± 0.02٪ FS

CV قطع-جریان است

محدوده 1: 0.1μA; محدوده 2: 1μA; محدوده 3: 10μA؛ محدوده 4: 50μA

ثبات

0.04٪ FS

قدرت

توان/کانال خروجی

0.25

W

ثبات

0. 08٪ از FS

زمان

زمان پاسخگویی فعلی

<1ms ( 10%FS~90%FS)

زمان گام کاری

کمتر یا مساوی (365*24) ساعت/قالب زمان مرحله-00:00:00.000 (ساعت، متر، ثانیه، ثانیه)

ثبت داده ها

شرایط ثبت داده ها

حداقل فاصله ثبت داده ها: 100 میلی ثانیه

حداقل تغییر ولتاژ: 10mV

فرکانس

10 هرتز

شارژ کنید

حالت های شارژ

CC، CV، CCCV، CP

شرط قطع-

ولتاژ، جریان، زمان، ظرفیت، انرژی، - ΔV

تخلیه

حالت های تخلیه

CC، CV، CCCV، CP، CR

شرط قطع-

ولتاژ، جریان، زمان، ظرفیت، انرژی

نبض

شارژ کنید

CC، CP

تخلیه

CC، CP

حداقل عرض پالس

500 میلی‌ثانیه

نبض شمارش می شود

تا 32

سوئیچ Chg و Dschg

پشتیبانی می شود

شرط قطع-

ولتاژ، زمان

DCIR

مقادیر محاسبه شده DCIR موجود در BTSDA

چرخه

حداکثر چرخه

65535

حداکثر مراحل

254

لانه چرخه

3

حفاظت

حفاظت ایمنی

● برق-حفاظت از داده‌های نارسایی

● حالت عملیات آفلاین

● شرایط حفاظتی تعریف‌شده توسط کاربر، مانند جریان/ولتاژ محدود بالا و پایین، زمان تأخیر، دما و غیره.

ابعاد

حجم اسمی

100L

ابعاد داخلی

W500 mm×D500 mm×H500 mm

ابعاد بیرونی

W750 mm×D1220 mm×H1800 mm (بدون ضربه)

وزن خالص

حدود 280 کیلوگرم
